Opel Corsa C Betriebsanleitung

Opel Corsa C (1. Facelift) Baujahr: 2003 - 2006

194
Seite 194, BA Corsa LHD, KTA-2387/8-D, Bearbeitung 7.6.05

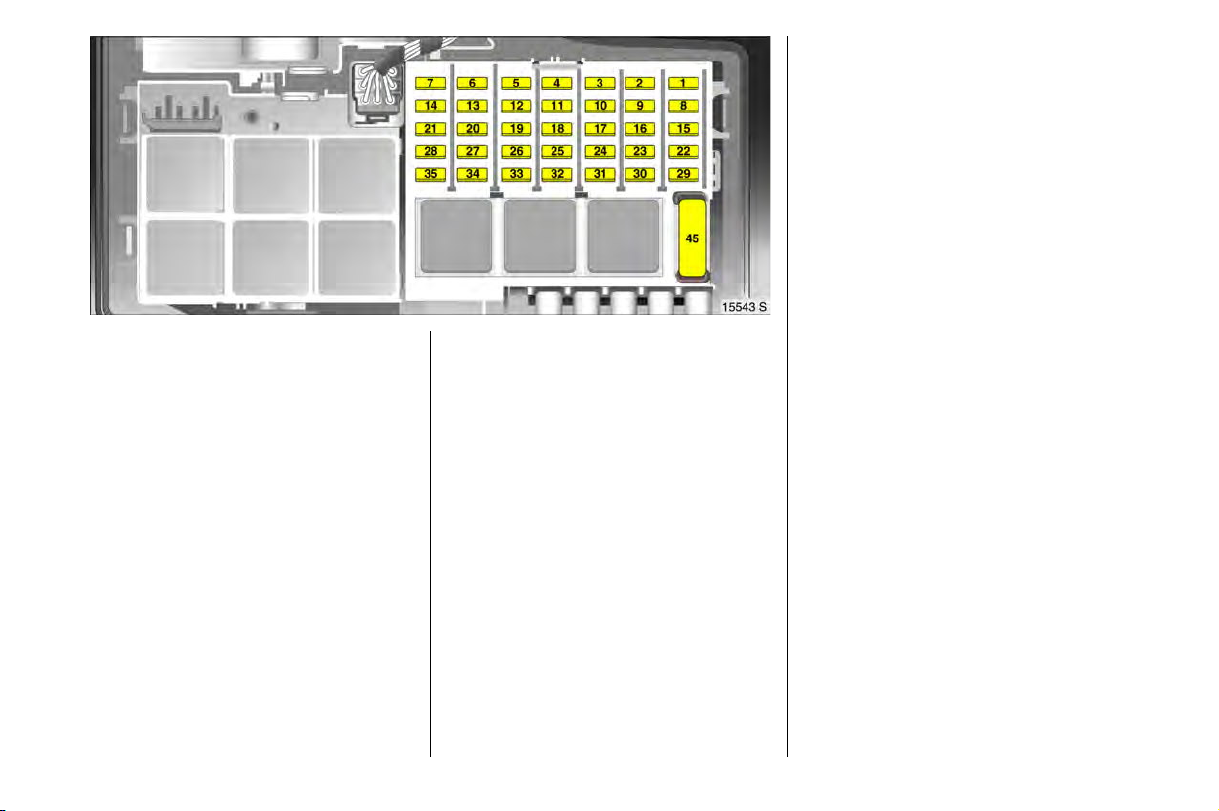

Picture no: 15543s.tif
Sicherungen und die wichtigsten
abgesicherten Stromkreise
Einige Stromkreise können durch mehrere
Sicherungen abgesichert sein.
Die Abbildungen auf den Seiten 194, 195
zeigen den Sicherungskasten bei Fahrzeu-
gen mit Motor Z 13 DT
1)
. Auf den Seiten
196, 197 wird der Sicherungskasten bei den
anderen Motoren gezeigt.
Picture no:
1)
Verkaufsbezeichnung, siehe Seite 233.
Siche-
rung
Stromkreis Strom-
stärke
1 Zentrales Steuergerät 7,5 A
2 Motorsteuergerät 7,5 A
Siche-
rung
Stromkreis Strom-
stärke
3 Instrumente,
Info-Display,
Lichtschalter,
Hupe,
Warnblinker,
Wegfahrsperre
7,5 A
4 Anhängerzugvorrich-
tung,
Kennzeichenleuchte
20 A
Siche-
rung
Stromkreis Strom-
stärke
5 Fensterheber links 20 A
6 Automatikgetriebe 10 A
7 Scheinwerferwasch-
anlage
30 A
8 Anlasser 10 A
9 Einspritzanlage,
Kraftstoffpumpe,
Zusatzheizung
20 A
10 Hupe 10 A
11 Zentrales Steuergerät 15 A
12 Info-Display,
Infotainment System:
Motor
1)
Z 13 DT,
Z 17 DTH
20 A
10 A
13 Diebstahlwarnanlage 7,5 A
14 Außenspiegel 7,5 A
15 Scheibenwaschanlage 15 A
16 Innenraumbeleuchtung 7,5 A
17 Zentrales Steuergerät 20 A
18 Schiebedach 20 A
