Kia Sportage (SL) Bedienungsanleitung

Kia Sportage (SL) Baujahr: 2010 - 2016

783
Wartung

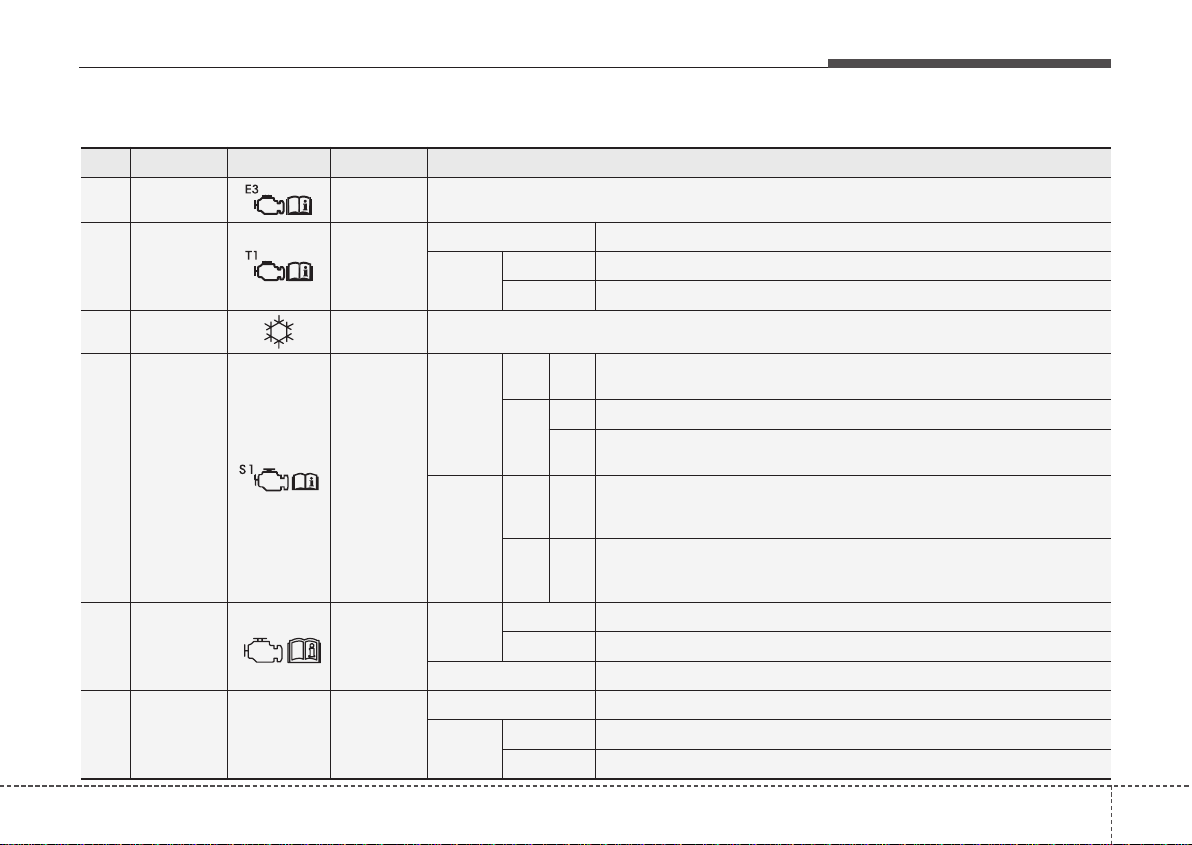

Hauptsicherungskasten im Motorraum (EMS-Kasten)
Nr. Ampere Symbol
Bezeichnung
Abgesicherter Stromkreis
1 30A
ECU RELAIS 1 (Relais Motorsteuerung)
2 15A TCU 1
Benziner PCM
Diesel
1,7L -
2,0L TCM
3 10A
AIR CONDI-
TIONER
RLY. 3 (A/C Relay)
4 10A SENSOR 1
Benziner
1,6L GDI
Wegfahrsperrenmodul, Ölregelventil 1/2, PCM, Ölstandsensor,
Spülmagnetventil Aktivkohlebehälter, Ventil variabler Ansaugkrümmer
2,0L
MPI Wegfahrsperrenmodul, Nockenwellensensor 1/2, Injektor 1/2/3/4
GDI
Wegfahrsperrenmodul, PCM (A/T), ECM (M/T), Ölregelventil 1/2,
Spülmagnetventil Aktivkohlebehälter, Ventil variabler Ansaugkrümmer
Diesel
1,7L U II
Wegfahrsperrenmodul, Nockenwellensensor, Vorglührelais,
VGT-Unterdrucksensor, Nebenstrom-Magnetventil AGR-Kühlung,
Diesel-Box (Relais 1 - Relais PTC-Zuheizer 1)
2,0L R
Nebenstrom-Magnetventil AGR-Kühlung,
Diesel-Box (Relais 1 - Relais PTC-Zuheizer 1), VGT-Stellglied,
Niederdruck-AGR-Ventil, Ölstandsensor
5 20A
2
ECU 1
Benziner
1,6L PCM
2,0L / 2,4L Zündspule Nr.1/2/3/4, Kondensator
Diesel ECM
6 15A
F/PUMP
FUEL
PUMP
Benziner RELAIS 2 (Kraftstoffpumpenrelais)
Diesel
1,7L -
2,0L RELAIS 2 (Kraftstoffpumpenrelais)
