Kia Sportage (SL) Bedienungsanleitung
Wartung
787

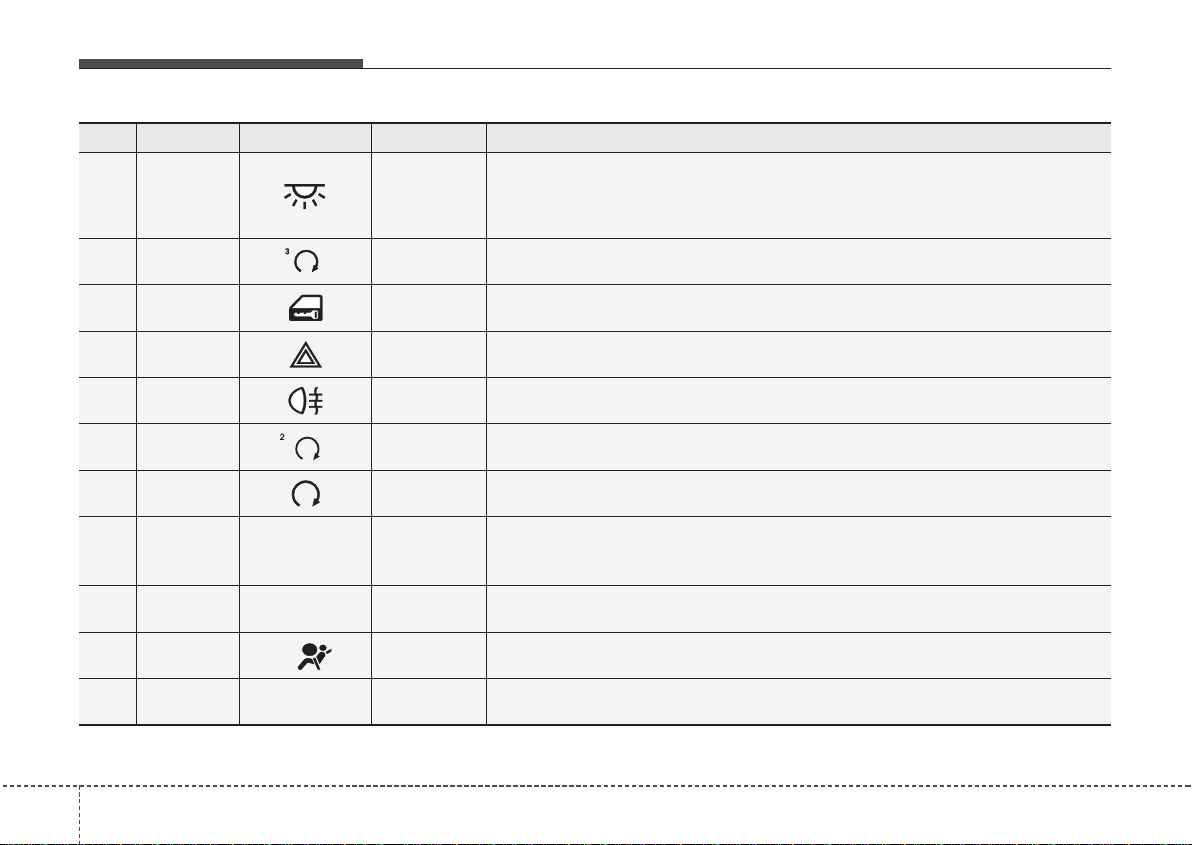

Nr. Ampere Symbol Bezeichnung Abgesicherter Stromkreis
13 10A
ROOM
LAMP
BCM, A/C-Steuergerät, IPS-Steuermodul (B+), Kombiinstrument (IND.),
Schminkspiegelleuchte Fahrer/Beifahrer, Zündschlüsselbel. & Türwarnschalter,
Laderaumleuchte, Innenraumleuchte, Reifendruckkontrollsystem,
Dachkonsole (Kartenleseleuchte), Ultraschallsensor
14 10A PDM B Smart-Key-Steuermodul, FOB-Halter, Schalter Start/Stop-Knopf
15 15A DOOR LOCK
Türver- & Entriegelungsrelais, Heckklappenrelais,
ICM-Relaiskasten (Dead-Lock-Relais)
16 15A HAZARD BCM
17 10A
REAR FOG
LAMP
ICM-Relaiskasten (Nebelschlusslichtrelais)
18 15A PDM A Smart-Key-Steuermodul
19 10A START
ECM (D4FD), PCM (G4FD), Sicherungs- & Relaiskasten im Motorraum
(RELAIS 4- Starterrelais, RELAIS 11- Automatikgetriebe P/N- Relais)
20 10A
MODUL
E
2
MODULE 2
Bremslichtschalter (GSL), Wählhebel, 4WD-ECM, Schalter Leuchtweitenregulierung,
Steuermodul autom. Leuchtweitenregulierung, Stellglied Leuchtweitenregulierung L/R,
IPS-Steuermodul (ON/START-Input)
21 20A
UH_BOX
E/R FUSE &
RELAY BOX
Sicherungs- und Relaiskasten Motorraum (SICHERUNGEN - F23, F24, F25)
22 10A
IND
AIR BAG
INDICATOR
Kombiinstrument (IND.)
23 10A
SMART
KEY
2
SMART KEY 2 Smart-Key-Steuermodul
