Kia Ceed (JD) Betriebsanleitung

Kia Ceed JD (1. Facelift)

Baujahr 2015 bis 2018

Wartung
627

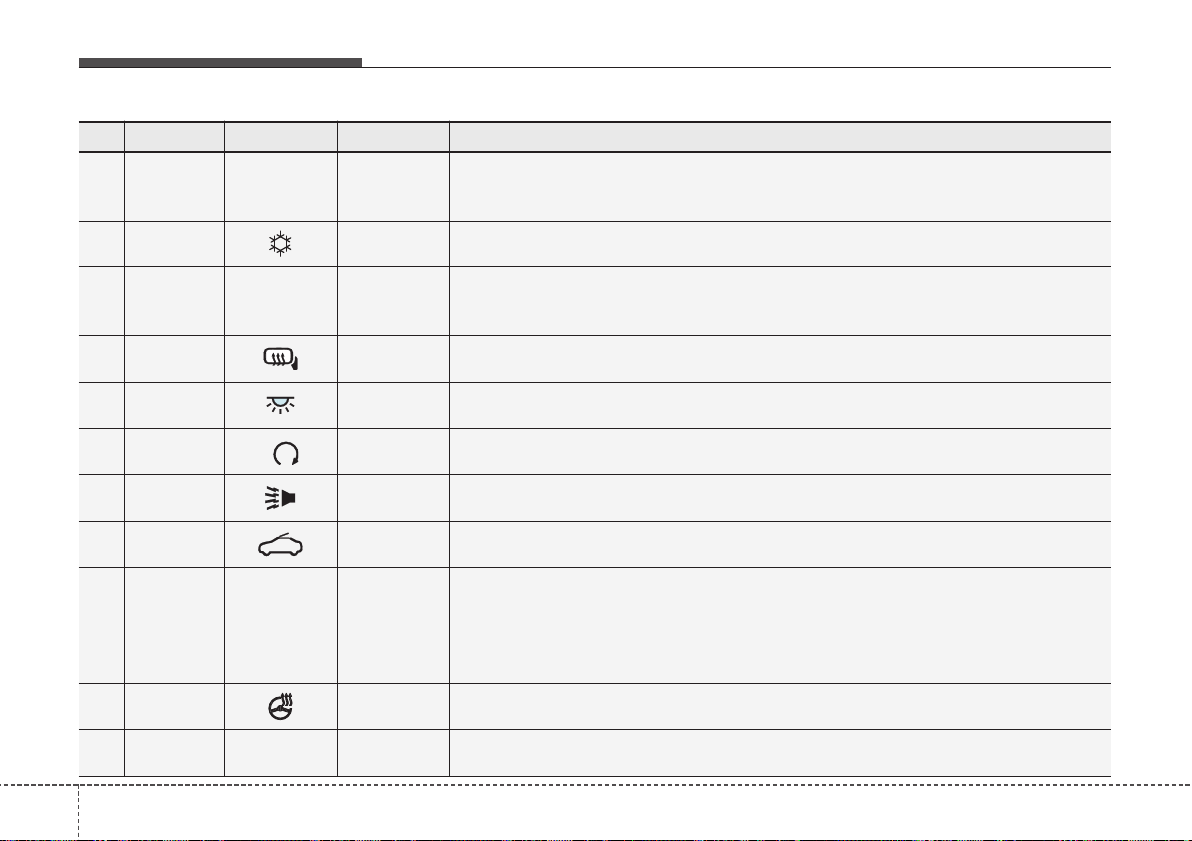

Nr. Ampere Symbol Bezeichnung Geschütztes Bauteil
13 10A
ACC
ACC
Head Unit A/V- und Navigationssystem (ohne Start/Stopp-Automatik),
Audio (ohne Start/Stopp-Automatik), DC/DC-Wandler (mit Start/Stopp-Automatik), Digitaluhr,
Smartkey-Steuermodul, BCM, Schalter Außenspiegel, Außenspiegel
14 7,5A A/CON Cluster-Ionisator, A/C-Steuermodul, Gebläserelais, PTC-Relais
15 7,5A
IG2
IG2
ICM-Relaiskasten (Relais Scheinwerferwaschanlage), Regensensor, BCM,
Elektrochromatischer Rückspiegel, Panoramaschiebedach, Smartkey-Steuermodul,
Modul Sitzheizung Beifahrersitz, Modul Sitzheizung Fahrersitz
16 10A HTD MIRR Außenspiegel Fahrer/Beifahrer, ECU, A/C-Steuermodul
17 7,5A
INTERIOR
LAMP
Handschuhfachleuchte, Gepäckraumleuchte, Schminkspiegelleuchte links/rechts,
Innenraumleuchte, Dachkonsolenleuchte
18 7,5A
2
PDM 2 Smartkey-Steuermodul, Schalter Start/Stop-Knopf
19 7,5A B/HORN ICM-Relaiskasten (Signalhornrelais Alarmanlage)
20 20A SUNROOF Panoramaschiebedach
21 10A
MODULE
2
MODULE 2
Modul elektrische Feststellbremse, DC/DC-Wandler (mit Start-/Stopp-Automatik),
Schalter Leuchtweitenregulierung, A/C-Steuermodul, Sensor Parkassistent hinten,
Steuermodul intelligenter Parkassistent, Scheinwerfer links/rechts, Fahrstufenanzeige,
Schalter Mittelkonsole, Schalter Pralltafel unten, Modul Sitzheizung Fahrer-/Beifahrersitz,
IMS-Modul Fahrer
22 15A HTD STRG Lenkradheizung
23 20A
IG1
IG1
Sicherungs-/Relaiskasten Motorraum
(ECU4, Rückfahrscheinwerfer, ABS3, Sicherung TCU2)
JD PE GER 7.qxp 9/26/2017 1:43 PM Page 62
