Betriebsanleitung (F39) Plug-in-Hybrid
Der BMW X2 Plug-in-Hybrid

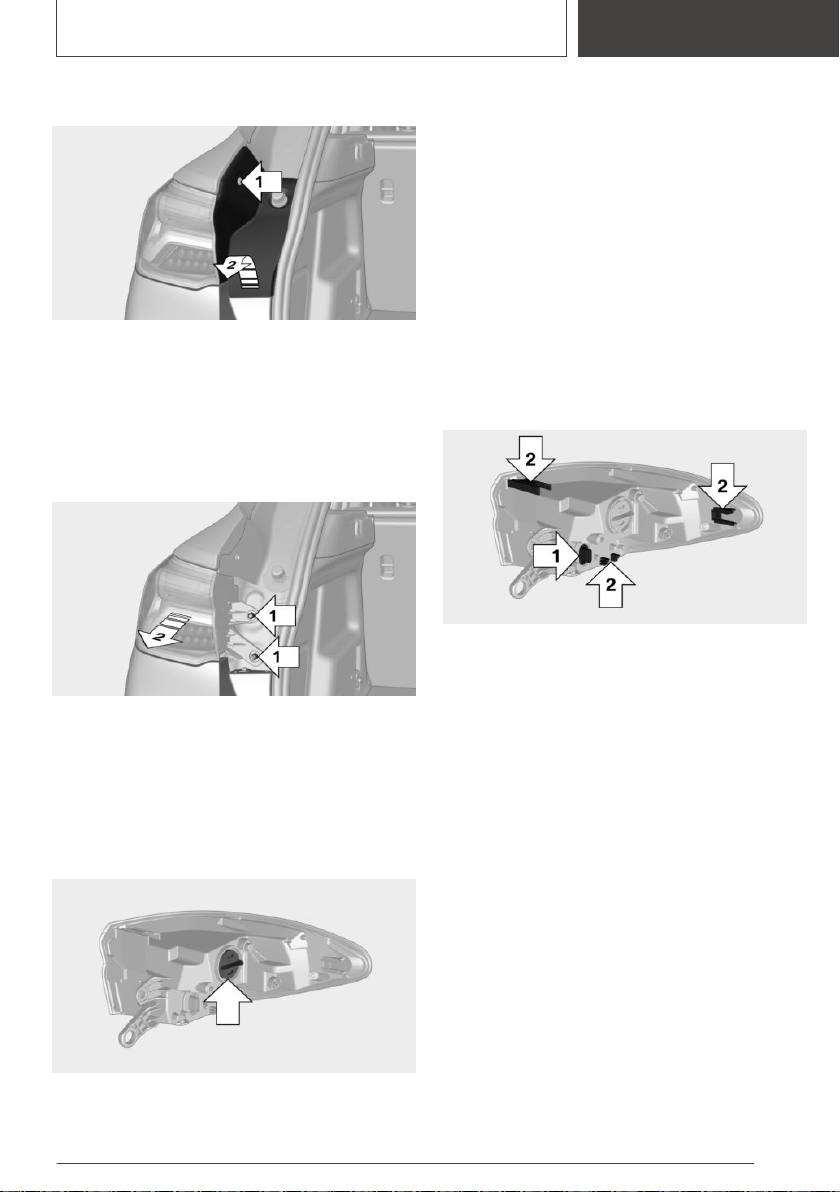

Abdeckung abnehmen, Pfeil 2.
3. Die beiden Muttern, Pfeile 1, der äußeren
Heckleuchte lösen. Zum Lösen kann der Griff
des Schraubenziehers aus dem Bordwerk‐
zeug verwendet werden.
Die Heckleuchte vorsichtig nach vorn, Pfeil 2,
von der Karosserie abnehmen. Darauf achten,
dass die Verkabelung nicht beschädigt wird.
4. Den Stecker vom Lampenträger abziehen,
dazu die Verkabelung an der Heckleuchte
aushängen.
Lampen wechseln
1.
Den Lampenträger gegen den Uhrzeigersinn
drehen und herausnehmen.
2. Die defekte Lampe leicht in die Fassung drü‐
cken, gegen den Uhrzeigersinn drehen und
herausnehmen.
3. Zum Einsetzen der neuen Lampe und An‐
bringen des Lampenträgers in umgekehrter
Reihenfolge vorgehen.
Heckleuchte einbauen
1. Den Stecker anschließen und die Verkabe‐
lung an der Heckleuchte einhängen, Pfeil 1.
2. Die Heckleuchte mit den Laschen, Pfeile 2,
an den Befestigungspunkten der Karosserie
ansetzen und auf die beiden Gewindebolzen
schieben.
3. Die Heckleuchte bündig andrücken und die
beiden Muttern festziehen.
4. Die Abdeckung montieren. Darauf achten,
dass die Kunststoffnasen der Abdeckung
richtig in den entsprechenden Aussparungen
der Karosserie sitzen.
Leuchten in der Heckklappe
Allgemein
Sicherheitshinweise, siehe Seite 291, beachten.
Rückfahrleuchte: Lampe 21 Watt, P21WLL
Nebelschlussleuchte: Lampe 21 Watt, P21WLL
Zugang zu den Leuchten
1.
Heckklappe öffnen.
Seite 293
Auswechseln von Teilen
MOBILITÄT
293
Online Version für Sach-Nr. 01405A0F542 - VI/20
